Module SFP: alimentarea fluxului de trafic al rețelelor moderne

I. Introducere la Module SFP

A. Cârlig: coloana vertebrală a rețelei moderne

În rețeaua complexă a comunicării digitale moderne, unde datele curg cu viteza luminii, există eroi necunoscuți care lucrează neobosit în culise. Printre acestea, Modul mic de formă de formă de formă (SFP) Se remarcă ca o componentă critică, permițând în mod liniștit conectivitatea de mare viteză care alimentează totul, de la vaste centre de date până la experiența dvs. de zi cu zi pe internet. Adesea trecute cu vederea, acești transceiver -uri compacte sunt, în esență, coloana vertebrală a rețelelor contemporane.

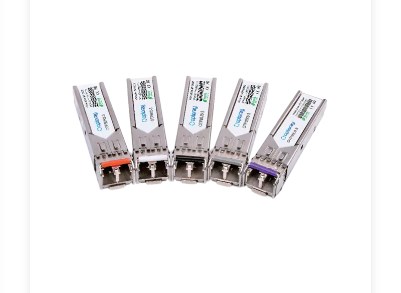

B. Ce este un modul SFP?

Un modul SFP este un transceiver optic compact, compact, utilizat atât pentru aplicațiile de telecomunicații, cât și pentru comunicarea datelor. Scopul său principal este de a transforma semnalele electrice în semnale optice (și invers) pentru a facilita transmiterea datelor pe cabluri cu fibră optică sau pentru a asigura conectivitatea de cupru.

1. Definiție și scop : La baza sa, un modul SFP este un convertor de interfață gigabit în miniatură (GBIC) care permite dispozitivelor de rețea precum comutatoare, routere și carduri de interfață de rețea (NIC) să se conecteze la diverse cabluri cu fibră optică sau cabluri de cupru. Acționează ca o interfață, permițând datelor să călătorească pe diferite suporturi fizice.

2. Caracteristici cheie :

Plugizabil la cald : SFP -urile pot fi introduse sau eliminate de pe un dispozitiv de rețea, fără a reda sistemul, minimizarea timpului de oprire și simplificarea întreținerii.
Compact : Dimensiunea lor mică permite o densitate ridicată a portului pe echipamentele de rețea, ceea ce le face ideale pentru medii limitate spațiu.
Versatil : SFPS acceptă o gamă largă de standarde de rețea, rate de date și distanțe, ceea ce le face adaptabile la nevoi de rețea diverse.

C. Istoric și evoluție scurtă (de la GBIC la SFP și nu numai)

Modulul SFP a apărut ca un succesor al transceiverului mai mare al convertorului de interfață Gigabit (GBIC). În timp ce GBIC -urile erau eficiente, densitatea portului limitată a mărimii lor limitate pe echipamentele de rețea. Presiunea industriei pentru miniaturizare și eficiență mai mare a dus la dezvoltarea SFP, care a oferit aceeași funcționalitate într -o amprentă semnificativ mai mică. Această evoluție a marcat un moment esențial, permițând producătorilor de rețea să proiecteze dispozitive mai compacte și mai puternice. Succesul SFP a deschis calea pentru transceiver și mai avansați mai rapide și mai avansați, precum SFP, QSFP și OSFP, fiecare împingând limitele vitezei de transmisie a datelor.

D. Importanță în infrastructura de rețea de astăzi

Într -o epocă definită prin consumul masiv de date și cererea de comunicare instantanee, importanța modulelor SFP nu poate fi supraevaluată. Sunt fundamentali pentru:

Scalabilitate : Permițând rețelelor să se extindă și să se adapteze cu ușurință la cerințele de date în creștere prin simpla schimb de module.
Flexibilitate : Permițând unui singur dispozitiv de rețea să suporte diferite tipuri de conexiuni (de exemplu, fibre de rază scurtă, fibre de lungă durată sau cupru) prin schimbarea SFP.
Fiabilitate : Oferirea de legături robuste și de înaltă performanță esențiale pentru aplicații critice în centrele de date, rețele de întreprindere și telecomunicații.

Fără aceste componente mici, dar totuși puternice, rețelele de mare viteză, flexibile și eficiente pe care ne bazăm zilnic nu ar fi pur și simplu posibile.

Ii. Înțelegerea elementelor de bază ale modulului SFP

A. Anatomia unui modul SFP

Un modul SFP, în ciuda dimensiunilor mici, este o piesă sofisticată de inginerie care cuprinde mai multe componente cruciale care funcționează în concert pentru a facilita transmiterea datelor.

1. Componente transceiver (emițător, receptor) : Inima unui modul SFP se află în componentele sale transceiver. Pe de o parte, există un transmiţător (TX) care transformă semnalele de date electrice în impulsuri de lumină optică folosind o diodă laser (pentru fibră optică) sau semnale electrice pentru cupru. De cealaltă parte, a receptor (Rx) detectează aceste impulsuri de lumină optică primite sau semnale electrice și le transformă în semnale de date electrice pe care dispozitivul de rețea le poate înțelege. Această funcționalitate dublă este motivul pentru care sunt adesea denumite „transceiver”.

2. Interfață electrică : Aceasta este partea modulului SFP care se conectează direct la dispozitivul de rețea gazdă (de exemplu, un port de comutare). Este format dintr -o serie de pini care stabilesc conexiunea electrică, permițând SFP să primească semnale de date de alimentare și să facă schimb de date cu circuitele dispozitivului. Această interfață aderă la standarde specifice pentru a asigura interoperabilitatea.

3. Interfață optică (conector LC) : Pentru SFP -uri cu fibră optică, interfața optică este locul în care se conectează cablul cu fibră optică. Cel mai frecvent tip de conector utilizat pentru modulele SFP este LC (Lucent Connector) . Conectorii LC sunt conectori de factori mici, cunoscuți pentru capacitățile lor de înaltă densitate și performanțele fiabile, ceea ce le face ideale pentru proiectarea compactă a modulelor SFP. De obicei, prezintă un mecanism de blocare pentru a asigura o conexiune sigură.

4. Monitorizare digitală de diagnostic (DDM) / Monitorizare optică digitală (DOM) : Multe module SFP moderne sunt echipate cu capacități DDM sau DOM. Această caracteristică permite administratorilor de rețea să monitorizeze parametrii în timp real ai SFP, cum ar fi puterea de ieșire optică, puterea de intrare optică, temperatura, curentul de prejudecată laser și tensiunea de alimentare a transceiverului. DDM/DOM este de neprețuit pentru gestionarea rețelei, permițând depanarea proactivă, monitorizarea performanței și întreținerea predictivă, îmbunătățind astfel fiabilitatea rețelei.

B. Cum funcționează modulele SFP

Principiul operațional al unui modul SFP se învârte în jurul conversiei și transmiterii eficiente a semnalelor.

1. Conversia semnalului (electrică la optică și invers) : Când datele trebuie trimise de la un dispozitiv de rețea printr -un cablu cu fibră optică, semnalele de date electrice de la dispozitiv sunt introduse în emițătorul SFP. Transmițătorul transformă aceste semnale electrice în impulsuri ușoare (folosind un laser VCSEL sau DFB pentru SFP -uri cu fibre sau semnale electrice specifice pentru SFP -uri de cupru). Aceste impulsuri ușoare se deplasează apoi prin cablul cu fibră optică. La capătul de primire, receptorul unui alt modul SFP detectează aceste impulsuri de lumină și le transformă înapoi în semnale electrice, care sunt apoi transmise pe dispozitivul de rețea conectat.

2. Rolul în transmiterea datelor pe cabluri cu fibră optică : SFP -urile sunt intermediari cruciali în rețelele de fibră optică. Acestea permit transmiterea de date de mare distanță a datelor care ar fi imposibilă cu cablul tradițional de cupru dincolo de anumite lungimi. Prin transformarea semnalelor electrice în lumină, acestea depășesc limitările rezistenței electrice și interferenței electromagnetice, permițând un flux de date robust și rapid pe distanțe vaste în centrele de date, între clădiri sau chiar în orașe.

C. Avantajele cheie ale modulelor SFP

Adoptarea pe scară largă a modulelor SFP se datorează în mare măsură avantajelor semnificative pe care le oferă în proiectarea și funcționarea rețelei.

1. Flexibilitate și scalabilitate : SFP -urile oferă o flexibilitate inegalabilă. Un comutator de rețea unic poate suporta diferite tipuri de conexiuni (de exemplu, fibre multimode cu rază scurtă de acțiune, fibră unică cu o distanță lungă sau Ethernet de cupru), prin simpla populare a porturilor sale SFP cu modulele corespunzătoare. Această modularitate permite rețelelor să se extindă cu ușurință, adaptându -se la schimbarea cerințelor, fără a fi nevoie să înlocuiți dispozitivele de rețea întregi.

2. Eficiența costurilor : Permițând administratorilor de rețea să achiziționeze doar transceiver -urile specifice necesare pentru aplicațiile curente, SFPS reduc costurile hardware inițiale. Mai mult, capacitățile lor de natură și DDM, complacabilă la cald, simplifică întreținerea și depanarea, ceea ce duce la scăderea cheltuielilor operaționale în timp.

3. Natura caldă : După cum am menționat, SFP -urile pot fi introduse sau eliminate în timp ce dispozitivul de rețea este operațional. Această caracteristică „Hot-Swapable” minimizează timpul de oprire a rețelei în timpul actualizărilor, înlocuirii sau depanului, asigurând disponibilitatea continuă a serviciilor.

4. Standardizare (MSA - Acordul cu mai multe surse) : Proiectarea și funcționalitatea modulelor SFP sunt guvernate de un acord cu mai multe surse (MSA). Acest acord din întreaga industrie se asigură că SFP-urile de la diferiți producători sunt interoperabili, împiedicând blocarea vânzătorilor și încurajând o piață competitivă. Această standardizare este un beneficiu major, oferind utilizatorilor o gamă largă de opțiuni și asigurând compatibilitatea pe diverse echipamente de rețea.

Iii. Tipuri de module SFP

Versatilitatea modulelor SFP este atribuită în mare măsură unor gamă largă de tipuri disponibile, fiecare concepută pentru a satisface cerințele specifice de rețea privind rata de date, distanța de transmisie și tipul de fibre. Înțelegerea acestor categorii este esențială pentru selectarea SFP -ului corespunzător pentru orice aplicație dată.

A. Clasificarea pe rata de date

Modulele SFP sunt clasificate în principal în funcție de rata maximă de date pe care o pot suporta. Acest lucru determină adecvarea acestora pentru diferite standarde Ethernet.

Categorie	Rata de date	Descriere	Tipuri comune	Tip de fibre/cablu	Distanță tipică
100Base (Fast Ethernet)	100 Mbps	Proiectat pentru aplicații rapide Ethernet, utilizate în sisteme vechi sau aplicații industriale specifice.	100Base-FX, 100Base-LX	Fibre cu mai multe moduri sau cu un singur mod	Până la 2 km (FX), până la 10 km (LX)
1000Base (Gigabit Ethernet)	1 Gbps	Cel mai frecvent tip, utilizat pe scară largă în rețelele de întreprindere și centrele de date.	1000base-sx	Fibră cu mai multe moduri (MMF)	Până la 550 de metri
			1000Base-LX/LH	Fibră cu un singur mod (SMF)	Până la 10 km
			1000Base-ZX	Fibră cu un singur mod (SMF)	Până la 70-80 km
			1000Base-T	Cupru (RJ45)	Până la 100 de metri

B. Clasificarea pe lungime de undă/distanță

Dincolo de rata de date, SFP -urile sunt, de asemenea, clasificate după lungimea de undă a luminii pe care o folosesc și distanța maximă pe care o pot acoperi.

Categorie	Lungimea de undă/metoda	Descriere	Utilizare tipică
Scurt (SR)	850 nm	Proiectat pentru distanțe mai scurte peste fibre cu mai multe moduri.	Intra-construire, legături de centru de date
Long-Reach (LR)	1310 nm	Proiectat pentru distanțe mai lungi pe fibre cu un singur mod.	Inter-construire, rețele de campus
Extended-Reach (ER)	1550 nm	Oferă distanțe și mai mari față de fibra unică.	Rețelele de zonă metropolitană (MANS), conexiuni întreprinderi pe termen lung

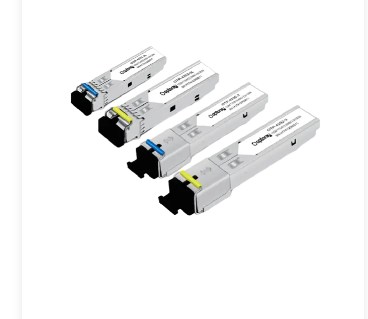

SFP-uri bi-direcționale (BIDI)	Două lungimi de undă diferite (de exemplu, 1310/1490 nm)	Transmite și primește date pe o singură catenă de cablu de fibră optică.	Aplicații de fibră la casă (FTTH)
CWDM SFPS (multiplexare a diviziei de undă grosieră)	Lungimi de undă distanțate pe scară largă (de exemplu, 1270-1610 nm)	Permite mai multe canale de date pe un singur fir de fibre folosind diferite lungimi de undă. Cost-eficient pentru distanțe medii.	Metro Ethernet, rețele de întreprindere
SFP -uri DWDM (multiplexarea densă a lungimii de undă)	Lungimi de undă distanțate (de exemplu, bandă C 1530-1565 nm)	Permite un număr semnificativ mai mare de canale și o lățime de bandă mai mare pe o singură fibră.	Rețele de lungă durată, de înaltă capacitate

C. Module SFP specializate

În plus față de aplicațiile Ethernet standard, SFP -urile sunt adaptate și pentru alte protocoale de rețea.

1. SFP -uri de canal de fibre : Aceste module sunt proiectate special pentru rețelele de canale de fibre, care sunt utilizate în mod obișnuit în rețelele de stocare (SANS). Ele acceptă diverse viteze ale canalului de fibre (de exemplu, 1G, 2G, 4G, 8G) și sunt cruciale pentru transferul de date de mare viteză între servere și dispozitive de stocare.

2. SONET/SDH SFPS : Rețeaua optică sincronă (SONET) și ierarhia digitală sincronă (SDH) sunt protocoale standardizate pentru transmiterea informațiilor digitale asupra fibrei optice. SFP-urile sunt disponibile pentru a sprijini diverse rate SONET/SDH (de exemplu, OC-3, OC-12, OC-48), permițând utilizarea lor în rețelele de telecomunicații pentru transmisia vocală și date.

Iv. SFP vs. SFP vs. QSFP vs. OSFP

Pe măsură ce cerințele de rețea continuă să escaladeze, evoluția transceiverilor optici a dus la o familie de module, fiecare concepută pentru a susține progresiv ratele de date mai mari. În timp ce modulele SFP au pus bazele pentru transceiver-uri compacte și plugate la cald, au apărut iterații ulterioare pentru a răspunde cererii insaciabile de lățime de bandă. Înțelegerea distincțiilor dintre acești factori de formă este crucială pentru proiectarea și modernizarea rețelelor de înaltă performanță.

Tipul modulului	Numele complet	Rata tipică de date	Caracteristici cheie	Aplicații comune
SFP	Mic-formă de formă de formă	1 Gbps	Predecesor compact, portabil la cald, la SFP.	Gigabit Ethernet, 1G Fibre Channel, Conectarea întrerupătoarelor/routerelor/serverelor.
SFP	Îmbunătățit mic-formă de formă conectabilă	10 Gbps	Dimensiune similară din punct de vedere fizic cu SFP, viteză mai mare, mișcă o anumită condiționare a semnalului pe gazdă.	10 Link-uri Gigabit Ethernet, Switch Server-To-Tor, legături inter-comutatoare în centrele de date.
QSFP	Quad mic-formă de formă PLUGGABLE PLUGGABLE	40 Gbps	Transmite benzi de 4 x 10 Gbps, densitate mai mare decât 4x SFP.	40 Gigabit Ethernet, Infiniband, Lățime de bandă înaltă.
QSFP28	Quad mic-formă de formă conectabilă 28	100 Gbps	Transmite benzi de 4 x 25 Gbps.	100 Gigabit Ethernet, interconectări de centre de date, legături de rețea de bază.
QSFP56	Quad mic-formă de formă conectabilă 56	200 Gbps	Transmite benzi PAM4 de 4 x 50 Gbps.	200 Gigabit Ethernet, rețele de centru de date de urmărire următoare.
QSFP-DD	Quad mic densitate cu două formă de formă	200/400/800 GBPS	Dublează benzile electrice la 8, factor de formă similar cu QSFP.	Centre de date cu densitate ultra-înaltă, rețele cloud.
OSFP	Octal mic de formă de formă	400/800 GBPS	Suportă 8 benzi electrice, puțin mai mari decât QSFP-DD pentru o mai bună gestionare termică.	Cutile de 400g și viitorii 800g implementări, centre de date hiperscale.

E. Când să utilizați care: scenarii de aplicație și cerințe de rețea

Alegerea dintre SFP, SFP, QSFP și OSFP depinde în totalitate de cerințele specifice de rețea:

SFP (1 Gbps) : Ideal pentru conexiuni tradiționale Gigabit Ethernet, echipamente de rețea mai vechi și scenarii în care este suficientă lățimea de bandă de 1 Gbps, cum ar fi rețelele de birou de bază sau dispozitivele de conectare.
SFP (10 Gbps) : Standardul pentru 10 Gigabit Ethernet. Esențial pentru conectarea serverelor la întrerupătoarele de top (TOR), legături inter-comutatoare într-un centru de date și rețele de coloană vertebrală Enterprise, unde 10 GBPS este cerința curentă de viteză.
QSFP (40/100/200/400 GBPS) :
- QSFP (40 Gbps) : Folosit pentru agregarea legăturilor de 10 G, conexiuni comutatoare la comutare și legături cu lățime de bandă mare în centrele de date.
- QSFP28 (100 Gbps) : Calsa de lucru pentru interconectările de 100G Center de date, legăturile de rețea de bază și conectivitatea serverului de înaltă densitate.
- QSFP56/QSFP-DD (200/400/800 Gbps) : Crucial pentru centrele de date hiperscale, furnizorii de cloud și aplicații extrem de mari cu lățime de bandă, unde densitatea maximă a portului și lățimea de bandă sunt esențiale.
OSFP (400/800 Gbps) : De asemenea, utilizat pentru implementări de 400g de 400g și viitoare de 800g, în special în cazul în care gestionarea termică și rezistența viitoare sunt considerente cheie, adesea în centre de date pe scară largă și rețele de furnizori de servicii.

În rezumat, pe măsură ce viteza rețelei continuă să se accelereze, fiecare factor de formă transceiver joacă un rol vital la diferite straturi ale infrastructurii de rețea, asigurându-se că cerințele de lățime de bandă sunt îndeplinite eficient și eficient din punct de vedere al costurilor.

V. Aplicații ale modulelor SFP

Adoptarea pe scară largă și evoluția continuă a modulelor SFP provin din rolul lor critic într -o gamă variată de medii de rețea. Versatilitatea lor, combinată cu capacitatea lor de a susține diverse viteze și distanțe, le face componente indispensabile în aproape fiecare fațetă a infrastructurii digitale moderne.

A. Centre de date

Centrele de date sunt poate cei mai proeminenți beneficiari ai tehnologiei SFP. În aceste medii cu densitate ridicată, cu lățime de bandă mare, SFP-urile sunt cruciale pentru:

Conectivitate server : Conectarea serverelor individuale la comutatoarele de top-of-rack (Tor), permițând transferul de date de mare viteză pentru mașini virtuale, aplicații și stocare.
Link-uri între comutatoare (ISL) : Furnizarea de conexiuni cu lățime de bandă mare între diferite straturi de comutatoare (de exemplu, acces la agregare, agregare la nucleu) în centrul de date, asigurând un flux de date rapid în țesătura de rețea.
Interconectarea centrului de date (DCI) : Pentru conectarea centrelor de date separate geografic, utilizând adesea SFP-uri de lungă durată (cum ar fi 1000Base-LX/LH sau ZX) sau module QSFP cu viteză mai mare pentru a pune la distanță pe distanțe pe fibra unică.
Rețele de zonă de stocare (SANS) : SFP-urile Fibre Channel sunt utilizate în mod specific în SANS pentru a conecta serverele la tablourile de stocare, facilitând accesul datelor la nivel de bloc de mare viteză pentru aplicații critice.

B. Rețele de întreprindere (LAN/WAN)

Modulele SFP sunt fundamentale pentru proiectarea și funcționarea rețelelor de zonă locală Enterprise (LANS) și a rețelelor de zonă largă (WAN), de la întreprinderi mici la mari corporații.

Coloana vertebrală a campusului : Conectarea clădirilor sau diferite departamente într-o rețea mare de campus, folosind adesea SFP-uri cu fibră unică pentru distanțe mai lungi.
Straturi de distribuție și acces : Furnizarea de legături ascendente de mare viteză de la comutatoarele de acces (conectarea dispozitivelor pentru utilizatorii finali) la comutatoarele stratului de distribuție, asigurând performanța rețelei pentru un număr mare de utilizatori.
Backhaul punct de acces wireless : În implementări mai mari, SFP-urile pot fi utilizate pentru a conecta puncte de acces wireless de mare capacitate la infrastructura de rețea cu fir.
Conectarea echipamentelor moștenite : 1000Base-T SFPS permit comutatoarelor moderne cu fibră optică să se conecteze la dispozitive sau segmente mai vechi de cupru ale rețelei.

C. Telecomunicații (FTTH, Metro Ethernet)

Industria telecomunicațiilor se bazează foarte mult pe modulele SFP pentru furnizarea de servicii de mare viteză în case și întreprinderi.

Fibră la casă (FTTH) : SFP -urile BIDI sunt utilizate în mod obișnuit în rețelele optice pasive (PONS) pentru implementările FTTH, permițând comunicarea bidirecțională pe o singură catenă de fibre, ceea ce reduce costurile de implementare a fibrelor.
Metro Ethernet : SFP-urile, inclusiv variantele CWDM și DWDM, sunt integrale pentru rețelele de zonă metropolitană (MANS), permițând furnizorilor de servicii să furnizeze servicii Ethernet cu lățime mare de bandă în zonele urbane și suburbane. Acestea permit utilizarea eficientă a infrastructurii de fibre prin multiplexarea mai multor servicii pe o singură fibră.
Backhaul mobil : Conectarea stațiilor de bază celulară la rețeaua de bază, asigurarea transferului de date de mare viteză pentru comunicare mobilă.

D. Rețele de zonă de stocare (SAN)

După cum am menționat pe scurt, SANS este o zonă de aplicare critică pentru modulele SFP specializate.

Conectivitatea canalului de fibre : SFP-urile Fibre Channel (de exemplu, 1G, 2G, 4G, 8G, 16G FIBER CANAL) sunt proiectate special pentru protocolul Fibre Channel, care este optimizat pentru transfer de date cu latență scăzută între servere și dispozitive de stocare partajate. Aceste module sunt esențiale pentru asigurarea performanței și fiabilității sistemelor de stocare critice pentru misiune.

E. Ethernet industrial

Dincolo de mediile IT tradiționale, modulele SFP se găsesc din ce în ce mai mult în setările industriale, unde rețelele robuste și fiabile sunt cruciale pentru sistemele de automatizare și control.

Sisteme de control industrial : Conectarea PLC -urilor (controlere logice programabile), senzori și actuatoare în fabricile de fabricație, fabrici inteligente și rețele energetice.
Medii dure : SFP-urile de calitate industrială sunt concepute pentru a rezista la temperaturi extreme, vibrații și interferențe electromagnetice, asigurând o funcționare stabilă a rețelei în condiții industriale provocatoare.
Conectivitate pe distanțe lungi : Oferirea unei comunicări fiabile pe distanțe lungi în complexe industriale mari în care cablarea de cupru ar fi imposibilă sau sensibilă la interferențe.

În esență, de la nucleul internetului până la podeaua fabricii, modulele SFP sunt eroii necunoscuți care oferă interfețele optice și electrice necesare, permițând fluxul de date de mare viteză de mare viteză care stă la baza lumii noastre interconectate.

VI Alegerea modulului SFP potrivit

Selectarea modulului SFP corespunzător este o decizie critică care are impact direct asupra performanței, fiabilității și eficienței rețelei. Cu o mare varietate de tipuri de SFP disponibile, a face o alegere în cunoștință de cauză necesită o examinare atentă a mai multor factori cheie.

A. Considerații de compatibilitate (blocare a vânzătorului, SFP-uri terțe)

Unul dintre cele mai cruciale aspecte atunci când alegeți un modul SFP este compatibilitatea.

Blocare vânzător : Mulți producători de echipamente de rețea (de exemplu, Cisco, ienupăr, HP) implementează codificarea proprietarului în transceiver -urile lor, ceea ce înseamnă că dispozitivele lor pot emite avertismente sau chiar refuză să funcționeze cu SFP -uri de la alți furnizori. Această practică, cunoscută sub numele de blocare a vânzătorilor, vă poate limita alegerile și crește costurile.
SFP-uri terțe : Producătorii SFP terți de înaltă calitate produc module care sunt pe deplin conforme cu standardele MSA (acordul cu mai multe surse) și sunt codificate pentru a fi compatibile cu marile branduri de echipamente de rețea majore. Acestea pot oferi economii semnificative de costuri, fără a compromite performanțe, cu condiția să fie provenite de la furnizori de renume. Verificați întotdeauna compatibilitatea SFP-urilor terțe cu modelul dvs. specific de dispozitiv de rețea înainte de cumpărare.

B. Cerințe de rețea (rata de date, distanță, tip de fibre)

Cerințele tehnice fundamentale ale rețelei dvs. dictează tipul de SFP necesar.

Rata de date : Determinați lățimea de bandă necesară pentru linkul dvs. Aveți nevoie de 1 Gbps (SFP), 10 Gbps (SFP), 40 Gbps (QSFP), 100 Gbps (QSFP28) sau chiar viteze mai mari (QSFP-DD, OSFP)? Acesta este filtrul principal pentru selecția dvs.
Distanţă : Cât de departe sunt cele două dispozitive conectate?
- Pentru distanțe scurte (de exemplu, într-un suport sau o singură cameră), SFP-urile de cupru (1000base-T) sau SFP-urile cu fibre de scurtă durată (1000Base-SX) ar putea fi suficientă.
- Pentru distanțe medii (de exemplu, în cadrul unei clădiri sau campus), SFP-urile de fibră de lungă durată (1000Base-LX/LH) sunt frecvente.
- Pentru distanțe extinse (de exemplu, între clădiri, într-un oraș), pot fi necesare SFP-uri cu majorare extinsă (1000base-ZX) sau SFP-uri DWDM.
Tip de fibre :
- Fibră cu mai multe moduri (MMF) : Folosit pentru distanțe mai scurte, de obicei cu SX SFPS. Asigurați -vă că SFP se potrivește cu dimensiunea miezului și lățimea de bandă modală a cablului dvs. MMF (de exemplu, OM1, OM2, OM3, OM4, OM5).
- Fibră cu un singur mod (SMF) : Folosit pentru distanțe mai lungi, de obicei cu LX/LH, ZX, BIDI, CWDM sau DWDM SFPS.

C. Factorii de mediu (temperatură, gradul industrial)

Luați în considerare mediul de operare în care va fi implementat modulul SFP.

Interval de temperatură : SFP -urile standard funcționează în intervalele de temperatură comerciale (0 ° C până la 70 ° C). Cu toate acestea, pentru implementări în spații necondiționate, incinte în aer liber sau setări industriale, este posibil să aveți nevoie SFP-uri de calitate industrială (Adesea evaluat pentru -40 ° C până la 85 ° C) pentru a asigura o funcționare fiabilă sub fluctuații de temperatură extremă.
Umiditate și vibrații : Deși este mai puțin obișnuit, unele SFP -uri specializate sunt concepute pentru a rezista la niveluri mai mari de umiditate sau vibrații, ceea ce ar putea fi critic în anumite aplicații industriale sau în aer liber.

D. Cost vs. Performanță

Echilibrarea costurilor și performanței este întotdeauna o considerație.

Nevoile de performanță : Nu faceți compromisuri cu privire la performanță dacă aplicația dvs. necesită lățime de bandă ridicată și latență scăzută. Sub-specificarea unui SFP poate duce la blocaje de rețea și experiență slabă a utilizatorului.
Constrângeri bugetare : În timp ce SFP-urile OEM autentice pot fi costisitoare, de renume, opțiunile terților de renume oferă adesea o alternativă rentabilă, fără a sacrifica calitatea sau performanța. Evaluează costul total de proprietate, inclusiv potențialele actualizări viitoare și întreținere.

E. Importanța DDM/DOM pentru monitorizare

Monitorizarea digitală de diagnostic (DDM) sau monitorizarea digitală optică (DOM) este o caracteristică crucială care ar trebui prioritară la selectarea SFP -urilor, în special pentru legături critice.

Monitorizare în timp real : DDM/DOM permite administratorilor de rețea să monitorizeze parametrii cheie, cum ar fi puterea de transmitere optică, puterea de recepție optică, curentul de prejudecată laser, temperatura și tensiunea de alimentare în timp real.
Depanare proactivă : Aceste date sunt de neprețuit pentru identificarea problemelor potențiale înainte de a provoca întreruperi de rețea (de exemplu, degradarea puterii optice care indică un conector murdar sau un modul care nu reușește).
Întreținere predictivă : Prin urmărirea tendințelor în performanța SFP, administratorii pot programa întreținerea proactivă, prevenind timpul de oprire neașteptat.
Analiza bugetului de legătură : Datele DDM ajută la verificarea bugetului legăturii optice și la asigurarea faptului că puterea semnalului este în limite acceptabile pentru o comunicare fiabilă.

Prin evaluarea cu atenție a acestor factori, profesioniștii din rețea pot selecta cele mai potrivite module SFP care îndeplinesc cerințele tehnice specifice, constrângerile bugetare și cerințele operaționale, asigurând o infrastructură de rețea robustă și eficientă.

VII. Instalare și întreținere

Instalarea corectă și întreținerea sârguincioasă sunt cruciale pentru maximizarea duratei de viață și pentru a asigura performanța fiabilă a modulelor SFP din infrastructura dvs. de rețea. În timp ce SFP -urile sunt concepute pentru o ușurință de utilizare, aderarea la cele mai bune practici poate preveni problemele comune și le poate extinde eficiența operațională.

A. Cele mai bune practici pentru instalare

Instalarea unui modul SFP este, în general, simplă datorită designului său complicat la cald, dar ar trebui întotdeauna urmate câteva practici cheie:

Manevrați cu grijă : Modulele SFP, în special interfețele lor optice, sunt componente sensibile. Manevrați -le întotdeauna prin carcasa lor de metal și evitați atingerea portului optic sau a acelor electrice.
Curățenia este primordială : Înainte de a introduce un SFP sau de a conecta un cablu cu fibră optică, asigurați-vă că atât portul optic al SFP, cât și cele finale ale conectorului fibrelor sunt curate. Chiar și particulele microscopice de praf pot degrada semnificativ performanța optică. Utilizați instrumente specializate de curățare cu fibră optică (de exemplu, șervețele fără scame și lichidul de curățare sau curățătorii cu un singur clic).
Orientare corectă : Majoritatea SFP -urilor au o orientare specifică pentru inserție. Asigurați -vă că modulul este aliniat corect cu portul de pe dispozitivul de rețea. Ar trebui să alunece lin cu o apăsare blândă până când face clic pe loc. Nu forțați niciodată un SFP într -un port.
Asigurați zăvorul : Odată introdus, asigurați -vă că mecanismul de blocare al SFP (dacă este prezent) este angajat în mod corespunzător pentru a -l asigura în port. Pentru SFP -uri cu fibră optică, conectați conectorul (conectorul) de fibre LC până când fac clic pe siguranță în porturile optice ale modulului.
Potriviți tipurile de transceiver și fibre : Verificați întotdeauna dacă modulul SFP (de exemplu, multi-mod sau un singur mod) se potrivește cu tipul de cablu de fibră optică utilizat. Componentele nepotrivite vor duce la eșecul legăturii.
Protecția ESD : Utilizați întotdeauna precauții anti-statice (de exemplu, o curea de încheietură ESD) atunci când gestionați SFP-uri pentru a preveni deteriorarea descărcării electrostatice.

B. Depanarea problemelor comune SFP

În ciuda instalării adecvate, uneori pot apărea probleme. Iată probleme comune legate de SFP și pași inițiali de depanare:

1. Conectați -vă : Aceasta este cea mai frecventă problemă, ceea ce indică nicio conexiune activă.

Verificați conexiunile fizice : Asigurați -vă că ambele capete ale fibrei sau cablului de cupru sunt conectate în siguranță la SFP -uri și că SFP -urile sunt complet așezate în porturile respective.
Verificați compatibilitatea SFP : Confirmați că ambele SFP -uri sunt compatibile între ele (de exemplu, aceeași viteză, lungimea de undă și tipul de fibre) și cu dispozitivele de rețea sunt conectate.
Verificați fibra/cablul : Verificați dacă există orice deteriorare vizibilă a cablului cu fibră optică (kinks, tăieturi) sau cablu de cupru.
Conectori curate : Facrile finale din fibră murdară sunt o cauză frecventă a problemelor de legătură. Curățați atât portul optic al SFP, cât și conectorul de fibre.
Componente de schimb : Dacă este posibil, încercați să schimbați SFP cu unul bun cunoscut sau încercați SFP într -un alt port de pe comutator. De asemenea, încercați un alt cablu cu fibre.
Verificați datele DDM/DOM : Dacă este disponibil, utilizați DDM/DOM pentru a verifica nivelurile de putere de transmitere optică și primiți. Puterea scăzută de recepție indică adesea un conector murdar, o fibră defectuoasă sau o problemă cu SFP de transmitere.
Configurare port : Asigurați -vă că portul de comutare este activat și configurat corect (de exemplu, setări de viteză, duplex).

2. Erori CRC (erori de verificare a redundanței ciclice) : Acestea indică pachete de date corupte, adesea din cauza problemelor de integritate a semnalului.

Conectori murdari : O cauză principală. Curățați bine toate conexiunile optice.
Fibră defectuoasă : Fibra deteriorată sau de calitate slabă poate introduce erori. Testați sau înlocuiți fibra.
Probleme de distanță/atenuare : Legătura ar putea fi prea lungă pentru tipul SFP sau ar putea exista o pierdere excesivă de semnal (atenuare) în fibră. Verificați bugetul legăturii și valorile DDM.
SFP defectuos : SFP în sine ar putea fi defect. Încercați să -l schimbați.

3. Probleme de putere : Modulul SFP nu este recunoscut sau care prezintă o putere scăzută.

Putere insuficientă din partea gazdei : Asigurați -vă că portul dispozitivului de rețea furnizează o putere adecvată.
SFP defectuos : SFP în sine ar putea să deseneze prea multă putere sau să fie defect.
Supraîncălzire : Dacă SFP se supraîncălzește, ar putea reduce puterea de putere sau se oprește. Asigurați -vă fluxul de aer adecvat în jurul dispozitivului de rețea.

C. Curățarea și îngrijirea interfețelor optice

Interfețele optice ale SFP -urilor și conectorilor de fibre sunt extrem de sensibile la contaminare. O singură particulă de praf poate bloca sau împrăștia lumina, ceea ce duce la pierderea semnificativă a semnalului și degradarea performanței.

Curățați întotdeauna înainte de conectare : Faceți-o o practică standard pentru curățarea forțelor finale cu fibre și a porturilor SFP de fiecare dată când le conectați.
Utilizați instrumente de curățare adecvate : Investiți în șervețele de curățare cu fibră optică de înaltă calitate, fără scame, lichid de curățare (de exemplu, alcool izopropilic în special pentru fibră optică) sau curățători de fibre dedicat cu un singur clic.
Nu folosiți niciodată aer comprimat : Aerul comprimat poate împinge contaminanții mai departe în portul conector sau SFP.
Păstra capacele de praf : Când nu este utilizat, păstrați întotdeauna capacele de praf de protecție atât pe modulele SFP, cât și pe cablurile cu fibră optică pentru a preveni contaminarea.

D. Considerații de siguranță (siguranță laser)

Modulele SFP utilizează lasere pentru transmisie optică, care poate reprezenta un risc de siguranță dacă sunt gestionate în mod necorespunzător.

Radiații laser invizibile : Lumina emisă de transceiver -uri cu fibră optică este adesea invizibilă pentru ochiul uman, ceea ce o face deosebit de periculoasă.
Nu priviți niciodată direct într -un port optic : Nu priviți niciodată direct într -un port optic al SFP activ sau la capătul unui cablu de fibră optică conectat. Făcând acest lucru poate provoca leziuni severe și permanente ale ochilor.
Urmați etichetele de siguranță : Respectați întotdeauna avertismentele și etichetele de siguranță laser pe modulele SFP și echipamentele de rețea.
Folosiți echipamente adecvate : Când testați sau depanarea, utilizați un contor de putere optică sau un alt echipament adecvat conceput pentru testarea fibrelor optice, mai degrabă decât inspecția vizuală directă.

Urmând aceste orientări de instalare și înțelegând pașii comuni de depanare, administratorii de rețea pot asigura longevitatea și performanța maximă a modulelor SFP, contribuind la o rețea stabilă și eficientă.

Viii. Tendințe viitoare în tehnologia SFP

Lumea rețelei se află într -o stare de evoluție perpetuă, determinată de cererea neobosită de lățime de bandă mai mare, latență mai mică și o eficiență mai mare. Tehnologia SFP, fiind în fruntea conectivității optice, se adaptează continuu la aceste cerințe. Mai multe tendințe cheie modelează viitorul modulelor SFP și omologii lor mai avansați.

A. Viteze mai mari (de exemplu, SFP-DD)

Cea mai proeminentă tendință este apăsarea continuă pentru rate mai mari de date. Deoarece 100 Gbps și 400 Gbps rețele devin mai frecvente, industria se uită deja spre următoarea generație de viteze.

800 Gbps și nu numai : Modulele precum QSFP-DD (densitate dublă cu dublu formare cu factor de formă mică) și OSFP (octal mic cu un factor de formă de formă) conduc taxa pentru 400 Gbps și sunt dezvoltate activ pentru 800 Gbps și chiar 1,6 Tbps. Aceste progrese sunt obținute prin creșterea numărului de benzi electrice și utilizarea unor scheme de modulare mai complexe (cum ar fi PAM4).
SFP-DD (densitate dublă cu dublu complicare cu factor de formă mică) : Acesta este un factor de formă emergentă care își propune să aducă densități și viteze mai mari (de exemplu, 50 Gbps, 100 Gbps) la factorul tradițional de formă SFP prin dublarea numărului de benzi electrice. Aceasta permite o lățime de bandă mai mare în cadrul amprentei SFP familiare, oferind o cale de actualizare convingătoare pentru infrastructura existentă bazată pe SFP.

B. Integrare cu caracteristici avansate

Viitoarele module SFP nu sunt doar despre viteză; De asemenea, încorporează mai multe informații și funcționalități avansate.

DDM/DOM îmbunătățit : În timp ce DDM/DOM este deja frecvent, așteptați-vă că diagnostice mai sofisticate în timp real, analize predictive și chiar capacități de auto-vindecare să fie integrate în transceiver. Acest lucru va permite o monitorizare și mai granulară și o gestionare proactivă a rețelei.
Caracteristici de securitate : Pe măsură ce securitatea rețelei devine primordială, transceiver -urile pot include caracteristici de securitate încorporate, cum ar fi capacitățile de criptare sau mecanismele de autentificare îmbunătățite, pentru a proteja datele la stratul fizic.
Consum mai mic de energie : Odată cu creșterea densității echipamentelor de rețea și creșterea costurilor de energie, eficiența energiei electrice rămâne un obiectiv critic de proiectare. SFP -urile viitoare vor continua să se concentreze pe reducerea consumului de energie pe bit, contribuind la centrele de date mai ecologice și la cheltuielile operaționale mai scăzute.

C. Rolul în rețelele 5G și IoT

Proliferarea tehnologiei wireless 5G și extinderea masivă a Internet of Things (IoT) creează cereri fără precedent asupra infrastructurii de rețea, iar modulele SFP joacă un rol vital în activarea acestor transformări.

5G Backhaul : Modulele SFP și QSFP sunt esențiale pentru conexiunile de backhaul cu lățime mare de bandă care leagă stațiile de bază 5G la rețeaua de bază. Pe măsură ce rețelele 5G evoluează, SFP-urile cu viteză mai mare va fi crucială pentru gestionarea traficului de date imens generat de bandă largă mobilă îmbunătățită, comunicare ultra-delabilă cu latență scăzută și comunicare masivă de tip mașini.
Calculare Edge : Creșterea calculatoarelor Edge, care aduce procesarea mai aproape de sursa de date, se bazează foarte mult pe conectivitate de mare viteză și fiabilă. SFP -urile sunt fundamentale în conectarea centrelor și dispozitivelor de date de margine, asigurând o latență scăzută pentru aplicații IoT critice.
IoT industrial (IIOT) : În setările industriale, modulele SFP robuste și de mare viteză permit implementarea senzorilor și dispozitivelor IIOT, facilitând colectarea și controlul datelor în timp real pentru fabricile inteligente și sistemele automatizate.

D. Miniaturizarea continuă și eficiența puterii

Tendința către factori de formă mai mici și consumul redus de energie va persista.

Amprente mai mici : În timp ce SFP -urile sunt deja compacte, unitatea pentru o densitate mai mare a portului va continua să impulsioneze pentru proiecte de transceiver și mai mici, permițând producătorilor de echipamente de rețea să împacheteze mai multă conectivitate în mai puțin spațiu.
Eficiența energetică : Cercetarea și dezvoltarea sunt axate pe optimizarea componentelor optice și electrice din SFPS pentru a consuma mai puțină putere, menținând sau crescând performanța. Acest lucru este crucial pentru gestionarea disipatării căldurii în medii de înaltă densitate și reducerea amprentei de carbon a centrelor de date.

În concluzie, tehnologia SFP este departe de a fi statică. Este un domeniu dinamic care continuă să inoveze, împingând limitele vitezei, eficienței și inteligenței pentru a răspunde cerințelor în continuă creștere ale lumii noastre interconectate, de la centre de date hiperscale până la cele mai îndepărtate rețele de 5G și IoT.

Ix. Concluzie

A. Recapitularea importanței și versatilității SFP

De -a lungul acestui articol, am explorat lumea multifacetă a modulelor SFP, de la rolul lor de fundament în rețelele moderne până la anatomia lor complexă și aplicațiile diverse. Am început prin recunoașterea SFP-urilor drept „coloana vertebrală” a conectivității, permițând conversia perfectă a semnalelor electrice în impulsuri optice și invers. Natura lor compabilă, compactă și versatilă le-a făcut componente indispensabile în aproape fiecare mediu de rețea.

Ne -am aprofundat în diferitele tipuri, clasificându -le după rata de date (100Base, 1000Base), lungimea de undă/distanță (SR, LR, ER, BIDI, CWDM/DWDM) și aplicații specializate (Fibre Channel, SONET/SDH). Evoluția de la GBIC la SFP, și apoi la variante cu viteză mai mare precum SFP, QSFP și OSFP, evidențiază impulsul continuu al industriei pentru o lățime de bandă mai mare și eficiență. Am văzut cum aceste module sunt critice între centrele de date, rețelele de întreprindere, telecomunicațiile, rețelele de suprafață de stocare și chiar setările industriale, oferind interfețele necesare pentru fluxul de date de mare viteză.

Mai mult, am examinat considerentele cruciale pentru alegerea SFP -ului potrivit, subliniind compatibilitatea, cerințele de rețea, factorii de mediu și rolul neprețuit al DDM/DOM pentru monitorizare. În cele din urmă, am acoperit cele mai bune practici pentru instalare, depanarea problemelor comune și importanța curățării minuțioase și a siguranței laserului.

B. Gânduri finale cu privire la rolul său în evoluția peisajelor de rețea

Modulul SFP, în diferitele sale iterații, este mai mult decât o simplă piesă de hardware; Este un testament al modularității și adaptabilității necesare într-o lume digitală în continuă accelerare. Capacitatea sa de a oferi conectivitate flexibilă, scalabilă și rentabilă a permis evoluției infrastructurilor de rețea fără revizii constante și perturbatoare. Pe măsură ce ne uităm la viitor, tendințele către viteze și mai mari (800 Gbps și nu numai cu SFP-DD, QSFP-DD, OSFP), integrarea unor caracteristici avansate precum diagnosticul îmbunătățit și securitatea și rolul lor pivot în a permite rețelele 5G și IoT, sublinierea relevanței durabile și a inovației continue în tehnologia SFP.

Aceste mici, dar totuși puternice, transceiver -uri vor continua să fie în centrul lumii noastre interconectate, facilitând în mod tăcut fluxurile masive de date care alimentează totul, de la calculul cloud la sisteme autonome.

C. Apel la acțiune/Lectură ulterioară

Înțelegerea modulelor SFP este un pas de bază pentru oricine este implicat în proiectarea rețelei, implementarea sau întreținerea. Pentru a vă aprofunda cunoștințele, luați în considerare explorarea:

Documente specifice MSA : Pentru specificații tehnice detaliate.
Matrice de compatibilitate a vânzătorilor : Pentru a asigura o integrare perfectă cu echipamentul dvs. existent.
Standarde de cablare a fibrelor optice : Pentru a înțelege nuanțele diferitelor tipuri de fibre și impactul acestora asupra performanței SFP.
Tehnologii transceiver emergente : Urmăriți evoluțiile în 800g și nu numai pentru a rămâne în fața curbei în evoluția rețelei.
