Modul SFP: legătura cheie a comunicării de rețea

În epoca digitală de astăzi, dezvoltarea rapidă a comunicării în rețea a făcut ca transmiterea eficientă a datelor să fie cheia. În spatele acestui lucru, Modul SFP , ca o componentă importantă în echipamentele de rețea, este un rol indispensabil. Cu performanțele și caracteristicile sale unice, a pus o bază solidă pentru construirea de conexiuni de rețea de mare viteză și stabilă.

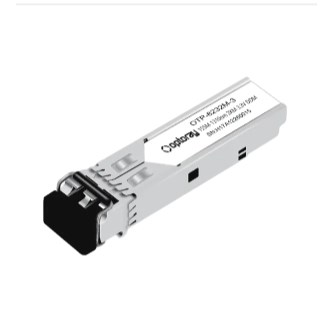

1. Ce este modulul SFP?

SFP, adică un mic factor de formă. Prin definiție, este un modul optic care respectă standarde specifice, utilizate în principal pentru a realiza conversia reciprocă a semnalelor optice și a semnalelor electrice între dispozitivele de rețea. Acest modul are dimensiuni mici, de obicei doar dimensiunea unui deget mare, dar conține funcții puternice.

Nașterea modulului SFP poate fi considerată o inovație majoră în domeniul comunicării în rețea. Înainte de a apărea, GBIC (Convertorul de interfață Gigabit) a fost o componentă de conectare la rețea mai frecvent utilizată. Cu toate acestea, modulul GBIC are dimensiuni mari și are anumite limitări în îmbunătățirea densității portului a echipamentelor. Apariția modulelor SFP a rezolvat bine această problemă. Mărimea sa este redusă cu aproximativ jumătate în comparație cu modulele GBIC, ceea ce permite mai mult decât dublul numărului de porturi configurate pe același panou de dispozitiv, îmbunătățind foarte mult densitatea portului și facilitând expansiunea și modernizarea rețelei. ​

2. Principiul de lucru al modulelor SFP
Principiul de lucru al modulelor SFP se bazează pe tehnologia de comunicare optică. La capătul de transmitere, transformă semnalul electric de pe dispozitivul de rețea într -un semnal optic și îl transmite prin fibră optică. Mai exact, semnalul electric este prima intrare în circuitul de conducere din interiorul modulului. După ce circuitul de conducere procesează și amplifică semnalul electric, acesta controlează laserul pentru a transforma semnalul electric în semnalul optic corespunzător, apoi trimite semnalul optic prin fibra optică. ​

La sfârșitul primitor, procesul este opus. Fotodetetorul din modulul SFP este responsabil pentru primirea semnalului optic din fibra optică și transformarea acestuia într -un semnal electric. Apoi, semnalul electric este amplificat de preamplificator, apoi modelat și restaurat de circuitul de procesare ulterior, iar în final semnalul electric prelucrat este ieșit pe dispozitivul de rețea.

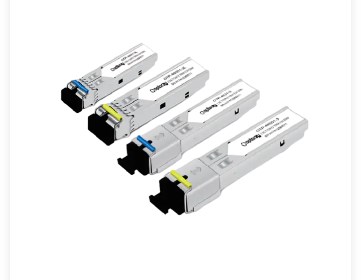

Iii. Clasificarea modulelor SFP
(I) Clasificare după viteză
100Base SFP: reprezintă de obicei viteza de transmisie de 100Mbps și 155Mbps și a fost utilizată pe scară largă în scenarii precum Fast Ethernet, SDH/SONET și ATM. Cu toate acestea, odată cu dezvoltarea rapidă a tehnologiei de rețea, majoritatea dispozitivelor au fost modernizate la 1G sau viteze mai mari și doar câțiva furnizori furnizează în continuare acest tip de modul. ​
1000Base SFP: Cunoscut și sub denumirea de 1G sau Modul de rată Gigabit, este cel mai popular tip de transceiver în domeniul comunicării de date, cu mulți furnizori pe piață și opțiuni bogate. ​
2G SFP: Include 2G Fibre Channel și 2,5g viteze de transmisie, potrivite pentru întrerupătoarele SAN 2x FC și echipamentele SDH/SONET. ​
10G SFP: Ca o versiune modernizată a modulului SFP, acceptă ratele de transmisie de date de până la 10 Gbps și a fost utilizat pe scară largă în scenarii de aplicații cu cerințe de lățime de bandă ridicată, cum ar fi conexiuni de rețea internă în centrele de date, calcule performante și alte câmpuri. Aspectul și dimensiunea sa sunt aceleași cu cele ale modulelor SFP obișnuite, dar performanțele sale au fost îmbunătățite semnificativ. ​
25G SFP28: Poate obține o transmitere de date de mare viteză de 25 Gbps, satisfacerea cererii curente pentru lățime de bandă mai mare pentru unele aplicații emergente și apărând treptat în scenarii precum interconectarea de mare viteză în centrele de date.
​
(Ii) Clasificarea pe lungime de undă
850NM SFP: aparține unui modul SFP cu mai multe moduri cu o lungime de undă tipică de 850nm. La această lungime de undă, distanța de transmisie a semnalului din fibra optică cu mai multe moduri este relativ scurtă, în general mai mică de 2 km. Cu toate acestea, se comportă bine în scenarii de aplicare cu lățime de bandă mare, cum ar fi conexiuni la distanță scurtă în cadrul centrelor de date. ​
1310NM SFP: Este un tip comun de lungime de undă pentru modulele SFP cu un singur mod. Fibra optică cu un singur mod cu un modul SFP de lungime de undă de 1310nm poate obține o distanță de transmisie mai mare de 2 km și este adesea utilizată pentru conexiuni de rețea medie și pe distanțe scurte, cum ar fi legăturile coloanei vertebrale a rețelei din campus.
1550nm SFP: De asemenea, lungimea de undă a unui modul SFP cu un singur mod, în comparație cu lungimea de undă de 1310nm, lungimea de undă de 1550nm are o pierdere de transmisie mai mică în fibra optică cu un singur mod și o distanță de transmisie mai lungă, care poate obține transmisie de o distanță lungă de tens sau chiar sute de kilometri, și este adecvat pentru rețelele de rețea de pe termen lung, cum ar fi rețeaua de rețea largă și este adecvată metropolitanului de transmisie de rezistență pe lung coloane vertebrale. ​

(Iii) Clasificarea pe mediu de transmisie
SFP multimode: acceptă cablurile de fibre optice multimode, cum ar fi OM1, OM2, OM3, OM4 și OM5. Performanța fibrelor optice multimode ale diferitelor grade variază. Cu cât este mai mare gradul, cu atât performanța este mai bună, cum ar fi lățimea de bandă și distanța de transmisie. Modulele SFP multimode sunt adesea utilizate în medii de rețea cu distanță scurtă, cu lățime de bandă mare și de rețea sensibilă la costuri, cum ar fi LAN-urile interne ale întreprinderii și interconectări la distanță scurtă în cadrul centrelor de date. ​

SFP cu un singur mod: adecvat pentru cabluri de fibră optică cu un singur mod (SMF) de 9/125 μm, care poate oferi distanța maximă de transmisie a legăturii. În general, distanța sa tipică de transmisie este de 10 km sau 20 km. În unele scenarii speciale de aplicare, poate ajunge chiar la 180 km. Este adesea utilizat pentru transmiterea datelor de date pe distanțe lungi, de mare capacitate, cum ar fi interconectarea centrelor de date transversale, legături coloana vertebrală a rețelei de suprafață largă, etc.
Cablu de cupru SFP: Acest tip de modul folosește cabluri tradiționale de cupru, cum ar fi cabluri de rețea sau DAC (cablu de atașare directă) pentru a transmite semnale. În comparație cu transmisia de fibre optice, modulele SFP de cablu de cupru sunt mai puțin costisitoare și potrivite pentru scenarii de transmisie la distanță scurtă, sensibilă la costuri și cu viteză mică, cum ar fi conexiunile dispozitivului cu distanță scurtă în unele rețele de întreprindere mici. ​

Iv. Avantajele modulelor SFP
(I) Caracteristici care se pot opri la cald
Modulul SFP are o funcție care se poate opri la cald, ceea ce înseamnă că, în timpul funcționării echipamentelor de rețea, modulul poate fi introdus direct sau deconectat fără a opri puterea echipamentului. Această caracteristică aduce o mare comoditate la întreținerea și modernizarea rețelei, reduce considerabil timpul de întrerupere a serviciului cauzat de timpul de oprire a echipamentelor și îmbunătățește disponibilitatea și fiabilitatea rețelei.

(Ii) dimensiunea compactă
Modulul SFP are dimensiuni mici și are o densitate ridicată a portului. Această caracteristică permite dispozitivelor de rețea să ofere mai multe interfețe de rețea într -un spațiu limitat, îndeplinind astfel cererea din ce în ce mai mare de conexiuni de rețea. Luând comutatoarele ca exemplu, întrerupătoarele care utilizează module SFP pot oferi mai multe porturi în aceeași dimensiune a șasiului, ceea ce face ca implementarea rețelei să fie mai flexibilă și mai eficientă, în special potrivită pentru scenarii precum centrele de date cu spațiu limitat. ​

(Iii) Eficiență cost-cost
Pe de o parte, datorită producției pe scară largă a modulelor SFP, există mulți furnizori pe piață și concurența acerbă, ceea ce face ca prețul său să fie relativ accesibil. Pe de altă parte, la actualizarea rețelei, utilizatorii trebuie doar să înlocuiască modulele SFP corespunzătoare fără a înlocui întregul echipament de rețea, ceea ce reduce considerabil costul modernizării rețelei.
​
(Iv) Compatibilitate largă
Modulele SFP urmează un acord unificat cu mai multe surse (MSA), care permite modulele SFP produse de diferiți producători să fie utilizate pe dispozitivele de rețea cu aceeași interfață. Această compatibilitate largă oferă utilizatorilor mai multă flexibilitate în alegerea dispozitivelor și modulelor de rețea. Utilizatorii pot alege module SFP de înaltă calitate ale diferitelor mărci în funcție de propriile nevoi și bugete, fără a fi nevoie să se îngrijoreze de problemele de compatibilitate. În același timp, promovează și concurența pe piață și promovează avansarea continuă a tehnologiei modulului SFP și reducerea costurilor.

V. Scenarii de aplicații ale modulelor SFP
(I) Centrul de date
În centrele de date, modulele SFP își asumă sarcina importantă de transmitere și schimb de date de mare viteză. Un număr mare de conexiuni de rețea în cadrul centrelor de date, cum ar fi între servere, între servere și comutatoare și între comutatoare, nu pot fi separate de modulele SFP. De exemplu, modulele SFP 10G sunt adesea utilizate pentru conexiunile de legătură de mare viteză între comutatoarele de bază și întrerupătoarele de agregare din centrele de date pentru a răspunde nevoilor de schimb rapid și transmiterea datelor masive în centrele de date; În timp ce modulele de 25G SFP28 sunt utilizate în unele scenarii de centru de date cu cerințe mai mari de lățime de bandă, cum ar fi conexiunea dintre clusterele de calcul performante și dispozitivele de stocare, pentru a se asigura că datele pot fi transmise într-o manieră de mare viteză și stabilă și pentru a asigura funcționarea eficientă a centrelor de date. ​

(Ii) Rețeaua de întreprindere
În rețelele de întreprindere, modulele SFP joacă, de asemenea, un rol cheie. De la rețeaua de birouri din cadrul întreprinderii până la rețeaua de campus, modulele SFP sunt utilizate pentru a realiza conexiuni între diferite dispozitive. De exemplu, într -o rețea de campus Enterprise, un modul SFP 1G poate fi utilizat pentru a conecta întrerupătoarele de podea și comutatoarele de bază într -o clădire de birouri pentru a construi o legătură de coloană vertebrală stabilă și fiabilă a rețelei din campus; În timp ce se află în birou, un modul SFP cu mai multe moduri poate fi utilizat pentru a conecta computerele desktop și pentru a accesa comutatoarele pentru a răspunde nevoilor de birou zilnice ale angajaților pentru lățimea de bandă a rețelei.

(Iii) Rețeaua de telecomunicații

În domeniul rețelelor de telecomunicații, modulele SFP sunt componente importante pentru realizarea unei transmisii de date de mare capacitate de mare distanță. Rețelele de coloană vertebrală și rețelele metropolitane ale operatorilor de telecomunicații necesită transmisie și schimb de date pe distanțe lungi. Modulele SFP cu un singur mod au devenit prima alegere în rețelele de telecomunicații datorită avantajelor lor de transmisie pe distanțe lungi. Modulele SFP cu un singur mod cu o lungime de undă de 1550nm sunt adesea utilizate pentru conexiunile de rețea între diferite orașe din rețeaua de coloană vertebrală a telecomunicațiilor pentru a obține transmisia de date încrucișate; Și în rețeaua de zonă metropolitană, modulele SFP sunt, de asemenea, utilizate pe scară largă în conexiunile dintre diferite dispozitive locale pentru a se asigura că rețeaua de telecomunicații poate oferi în mod stabil și eficient utilizatorilor diverse servicii de comunicare, cum ar fi voce, date și video. ​

Ca o componentă cheie în domeniul comunicațiilor de rețea, modulele SFP joacă un rol de neînlocuit în construirea de rețele moderne de mare viteză și stabilă, cu avantajele lor unice și o gamă largă de scenarii de aplicații. Pe măsură ce tehnologia continuă să avanseze, modulele SFP vor continua să inoveze și să se dezvolte, aducând contribuții mai mari la îmbunătățirea în continuare a tehnologiei de comunicare a rețelei.
