SFP: De la principii de bază la scenarii de aplicare

Ce este SFP ?

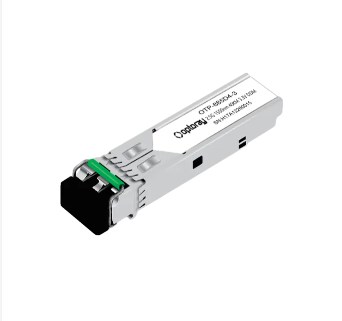

SFP , sau Small Form-Factor Pluggable, este un modul transceiver optic compact, conectabil la cald, utilizat pe scară largă în echipamentele moderne de rețea. Scopul principal al modulelor SFP este de a oferi interfețe de rețea flexibile, permițând dispozitivelor de rețea să schimbe rapid tipurile de fibră sau vitezele de transmisie fără a înlocui întregul dispozitiv. Odată cu creșterea centrelor de date, a rețelelor de întreprinderi și a comunicațiilor de telecomunicații, SFP a devenit o componentă cheie care conectează switch-uri, routere, servere și rețele de fibră. În echipamentele tradiționale de rețea, diferite tipuri de fibră sau rate de transmisie necesită de obicei interfețe fixe, ceea ce face ca upgrade-urile sau extinderile să fie incomode. Designul conectabil al SFP modulele permit înlocuirea și upgrade-urile ușoare, în timp ce acceptă mai multe tipuri de fibre, rate de transmisie și distanțe. Această flexibilitate face SFP indispensabil în construcția modernă a rețelelor.

Principiile modulului SFP

Structura internă a modulelor SFP

Un modul SFP constă în principal dintr-un convertor optic-electric, un transmițător, un receptor și un cip de control. Convertorul optic-electric convertește semnalele electrice în semnale optice și invers, care este funcția de bază a SFP module. Emițătorul trimite date prin fibră sub formă de semnale luminoase, în timp ce receptorul convertește semnalele luminoase primite înapoi în semnale electrice pentru dispozitivele de rețea. Cipul de control gestionează comunicarea dintre modul și dispozitiv, monitorizează performanța și ajustează parametrii operaționali. De exemplu, poate monitoriza temperatura, tensiunea și calitatea semnalului în timp real, asigurând funcționarea optimă a modulului. Modulele SFP moderne acceptă, de asemenea, monitorizarea digitală a diagnosticului (DDM), permițând administratorilor să monitorizeze de la distanță performanța transmisiei și starea modulelor.

Cum realizează SFP conversia optic-electrică

Funcția de bază a SFP este conversia optic-electrică. La capătul de transmisie, o diodă laser transformă semnalele electrice în semnale optice, care se deplasează prin fibră până la capătul de recepție. Receptorul convertește aceste semnale optice înapoi în semnale electrice pentru procesare. În timpul acestui proces, modulul asigură integritatea și stabilitatea semnalului pentru a evita pierderea datelor sau întârzierile de transmisie. Diferite module SFP implementează diferit conversia optic-electrică. Modulele SFP cu rază scurtă de acțiune folosesc de obicei lasere cu emisie de suprafață cu cavitate verticală (VCSEL), care sunt rentabile și eficiente din punct de vedere energetic. Modulele SFP cu rază lungă de acțiune folosesc adesea lasere Distributed Feedback (DFB), care acceptă distanțe mai mari cu o atenuare mai mică a semnalului.

Principiul de lucru al modulelor SFP

Funcționarea unui modul SFP poate fi rezumată în următorii pași: 1. Dispozitivul de rețea emite un semnal electric către transmițătorul SFP. 2. Laserul transmițătorului transformă semnalul electric într-un semnal optic și îl trimite prin fibră. 3. Semnalul optic se deplasează prin fibră până la receptor. 4. Receptorul transformă semnalul optic înapoi într-un semnal electric pentru dispozitivul de rețea. 5. Cipul de control monitorizează starea modulului și oferă date de performanță prin diagnosticare digitală. Modulele SFP de înaltă calitate realizează o latență scăzută, rate de eroare scăzute și transmisie fiabilă chiar și în medii de rețea complexe și temperaturi diferite.

Tipuri de interfețe SFP Fibre

Tipuri comune de interfață SFP

Alegerea interfeței de fibră potrivită este crucială. Interfețele SFP obișnuite includ conectori LC și SC: - conector LC : factor de formă mic, potrivit pentru rețele de înaltă densitate, utilizat în mod obișnuit în centrele de date și rețelele LAN de întreprindere. - conector SC : Mai mare, dar mai stabil, potrivit pentru rețele industriale și transmisii pe distanțe lungi. Alte interfețe, cum ar fi MT-RJ și MU, sunt utilizate în scenarii industriale specializate sau de înaltă densitate. Compatibilitatea conectorilor și durabilitatea inserției sunt factori importanți atunci când selectați un modul SFP.

Impactul alegerii interfeței asupra transmisiei în rețea

Tipurile de interfețe de fibră afectează atât compatibilitatea fizică, cât și performanța rețelei. Conectorii LC sunt compacti și ideali pentru cablarea de înaltă densitate, dar sunt sensibili la curbele strânse, care pot crește atenuarea semnalului. Conectorii SC oferă conexiuni stabile, dar ocupă mai mult spațiu. Selectarea unei interfețe necesită luarea în considerare a dimensiunii rețelei, a densității cablajului și a nevoilor viitoare de extindere. Diferitele tipuri de conector au, de asemenea, cerințe diferite de instalare și întreținere, care afectează eficiența operațională.

Compatibilitate și standarde

Modulele SFP urmează standardele internaționale pentru a asigura interoperabilitatea între furnizori. Standardele comune includ seria IEEE 802.3, care acoperă viteze Ethernet, tipuri de fibră și specificații ale conectorilor. Utilizarea modulelor SFP conforme cu standardul asigură o comunicare stabilă între dispozitive și previne întreruperea rețelei cauzată de conectori incompatibili.

Analiza distanței de transmisie SFP

Distanțe de transmisie acceptate de diferite module SFP

Modulele SFP acceptă distanțe de transmisie diferite în funcție de tipul de fibră și laser. SFP-urile cu rază scurtă de acțiune acoperă de obicei câteva sute de metri până la câțiva kilometri, potrivite pentru conexiuni interne în rețelele întreprinderii și centrele de date. SFP-urile cu rază lungă de acțiune se pot întinde pe zeci până la sute de kilometri, ideale pentru rețelele de telecomunicații și interurbane.

Factori care afectează distanța de transmisie

Distanța de transmisie este influențată de tipul de fibră, atenuarea optică, temperatura mediului, calitatea conectorului și performanța modulului. Fibra monomodă acceptă transmisia pe distanțe lungi, dar necesită performanțe precise ale modulului. Fibra multimodă este rentabilă pentru distanțe scurte, dar are o atenuare mai mare. Factorii de mediu precum temperatura pot afecta performanța laserului și puterea semnalului.

Alegerea distanței de transmisie corespunzătoare

Selectarea unui modul SFP depinde de topologia rețelei, mediul de cablare și cerințele de transmisie. SFP-urile multimodale cu rază scurtă de acțiune sunt economice pentru conexiunile interne ale centrelor de date. Pentru legăturile interurbane sunt necesare SFP-uri monomod, cu rază lungă, iar calitatea fibrei și compatibilitatea conectorilor trebuie luate în considerare pentru a asigura o transmisie stabilă.

Scenarii de aplicații SFP

Rețele de centre de date

În centrele de date moderne, SFP modulele sunt esențiale pentru conexiuni de rețea de mare viteză, stabile și flexibile. Centrele de date au adesea sute sau mii de servere care necesită transfer de date de mare volum. Modulele SFP permit administratorilor să configureze în mod flexibil tipul și viteza de fibră în funcție de nevoile dispozitivului, permițând o rețea scalabilă și de înaltă densitate. Modulele SFP conectabile la cald permit, de asemenea, întreținere și upgrade-uri eficiente. Atunci când un server necesită o actualizare prin fibră sau viteză, modulul SFP poate fi înlocuit fără timp de nefuncționare, sporind eficiența operațională.

Rețele LAN pentru întreprinderi

Rețelele de întreprindere implică mai multe switch-uri, routere și dispozitive finale care necesită o comunicare LAN stabilă. Modulele SFP permit extinderea flexibilă a fibrei și conexiuni de înaltă performanță. De exemplu, legăturile între clădiri, cablarea biroului cu mai multe etaje, conferințele video sau transferurile de fișiere mari pot fi optimizate folosind diferite module SFP. Alegerea modulului SFP potrivit reduce, de asemenea, costurile de cablare. SFP-urile multimodale cu rază scurtă de acțiune se potrivesc conexiunilor din interiorul etajului, în timp ce SFP-urile cu rază lungă de acțiune unică se potrivesc conexiunilor între clădiri sau campusuri.

Operatori de telecomunicații și comunicații la distanță lungă

Rețelele de telecomunicații și rețelele din zona metropolitană se bazează în mare măsură pe modulele SFP. Rețelele de fibră care acoperă orașe sau regiuni necesită module cu precizie ridicată, stabilitate și pierderi optice reduse. SFP-urile monomod, cu rază lungă de acțiune, combinate cu fibră de înaltă calitate, permit o transmisie stabilă pe zeci sau sute de kilometri. Interfețele standardizate și designul conectabil la cald permit extinderea sau actualizările rețelei fără a înlocui echipamentele existente, satisfacând eficient cererea de lățime de bandă în creștere.

Aplicații pentru automatizări industriale și dispozitive inteligente

Cu industria 4.0 și producția inteligentă, dispozitivele industriale necesită rețele extrem de fiabile și în timp real. Modulele SFP conectează PLC-uri, sisteme de control robotizate, rețele de monitorizare și senzori. Modulele SFP de calitate industrială rezistă la temperaturi ridicate, praf și interferențe electromagnetice. Unele suportă intervale extinse de temperatură și rezistență la vibrații, asigurând o transmisie fiabilă în medii dure.

Optimizarea performanței SFP și considerații

Îmbunătățirea eficienței transmisiei

Pentru a maximiza SFP performanță: - **Alegeți tipul de fibră adecvat** pe baza cerințelor de distanță și viteză. - **Optimizați aspectul cablajului** pentru a evita curbele strânse și pentru a menține integritatea semnalului. - **Monitorizați starea modulului** prin diagnosticare digitală pentru a detecta anomalii. - **Asigurați compatibilitatea interfeței** cu echipamentele de rețea pentru a preveni scăderea performanței.

Probleme comune și depanare

Problemele obișnuite cu SFP includ: - **Pierderea semnalului sau căderea pachetului**: cauzată de fibre îndoite, conectori murdari sau module învechite. Curățați sau înlocuiți după cum este necesar. - **Dispozitivul nu recunoaște modulul**: verificați tipul de interfață și compatibilitatea cu viteza. - **Anomalii de temperatură sau supraîncălzire**: Îmbunătățiți răcirea sau utilizați module de calitate industrială. Depanarea sistematică și întreținerea regulată reduc ratele de defecțiuni și asigură o funcționare stabilă pe termen lung.

Cele mai bune practici pentru utilizarea SFP

Utilizați module conforme cu standardele: IEEE sau SFP-urile certificate internațional asigură compatibilitatea și stabilitatea. - **Planificați upgrade de rețea**: Rezervați sloturi și interfețe pentru a reduce costurile viitoare de extindere. - **Curățați și inspectați în mod regulat conectorii de fibră**: Preveniți ca praful sau contaminarea să afecteze calitatea semnalului. - **Gestionați inventarul modulelor**: înlocuiți cu promptitudine modulele vechi pentru a menține continuitatea rețelei.

Concluzie

SFP modulele sunt indispensabile în rețelele moderne datorită flexibilității, compatibilității și capabilităților de optimizare a performanței. Ele sunt utilizate pe scară largă în centre de date, rețele LAN pentru întreprinderi, rețele de telecomunicații și automatizări industriale. Înțelegerea principiilor SFP, a tipurilor de interfețe de fibră, a distanțelor de transmisie și a scenariilor de aplicație le permite inginerilor de rețea să selecteze și să optimizeze soluțiile în mod eficient. Pe măsură ce tehnologia de rețea evoluează și cererea de date crește, modulele SFP vor continua să joace un rol critic în furnizarea de conexiuni de mare viteză, fiabile și scalabile. Stăpânirea utilizării acestora, optimizarea performanței și întreținerea asigură întreprinderilor și operatorilor o transmisie eficientă și stabilă în rețea.
